Version (rev.) B

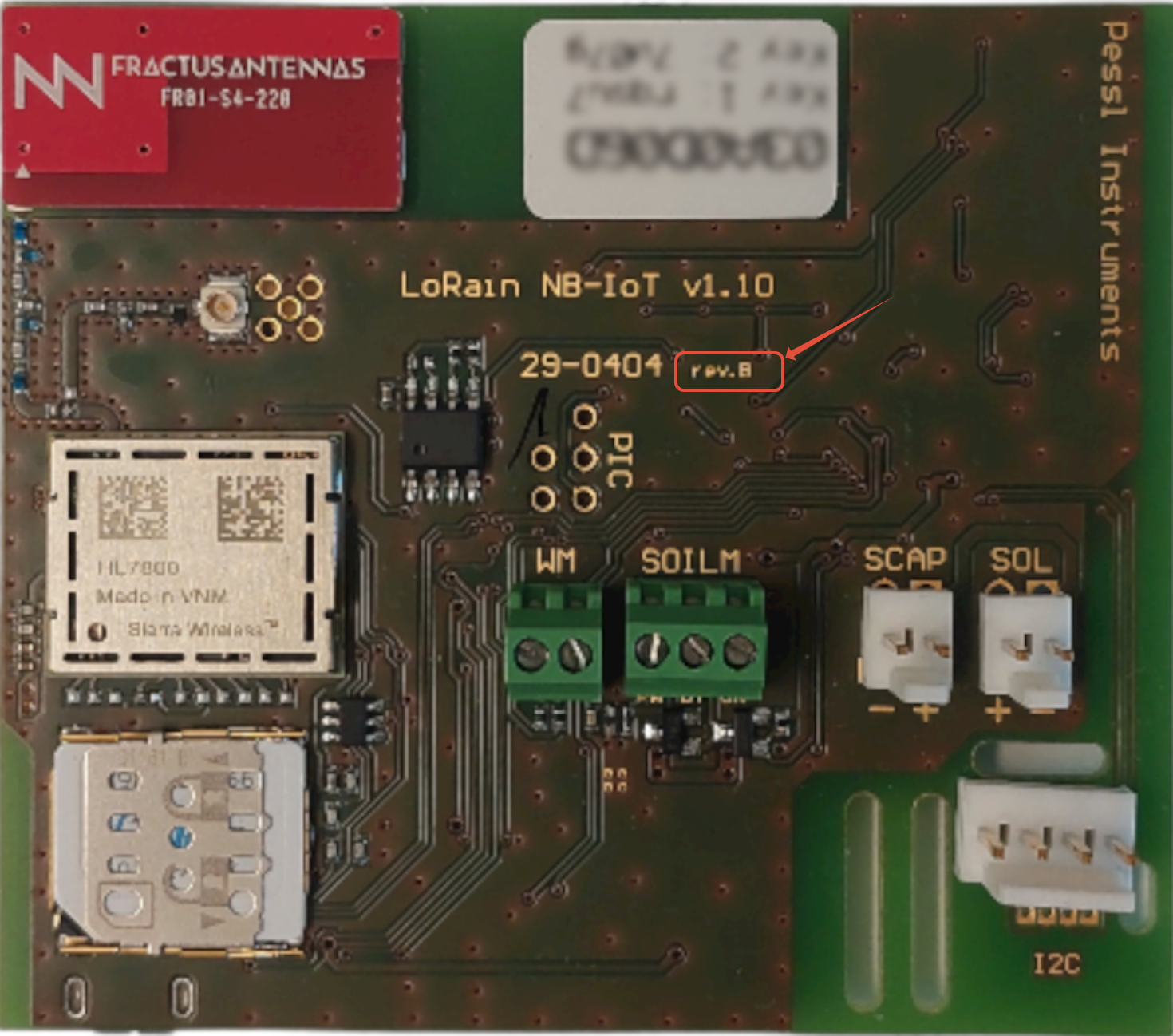

Wenn Sie Rev. B auf der Platine sehen, handelt es sich um eine Version B.

Mit Version B können Sie nur das Power Management 29-0370 verwenden.

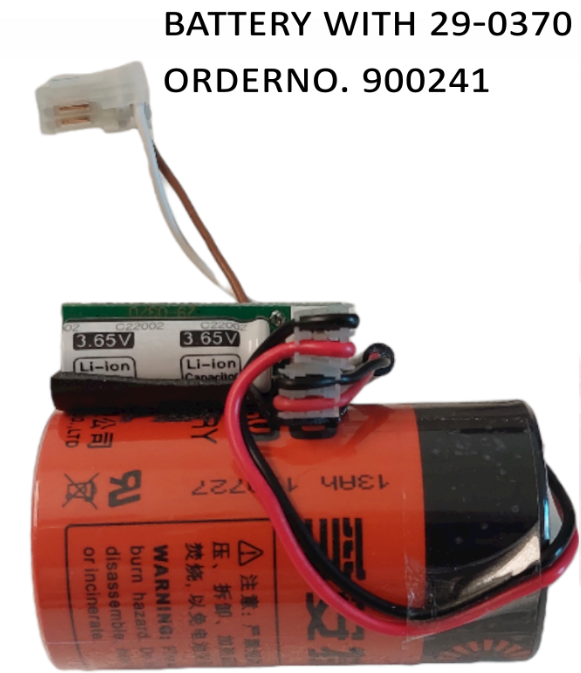

In dieser Version wird die Batterie an die 29-0370 Platine angeschlossen, das Solarpanel ist auch an die 29-0370 Platine angeschlossen, das Kabel von der 29-0370 Platine ist mit dem Eingang SCAP auf der Hauptplatine verbunden.

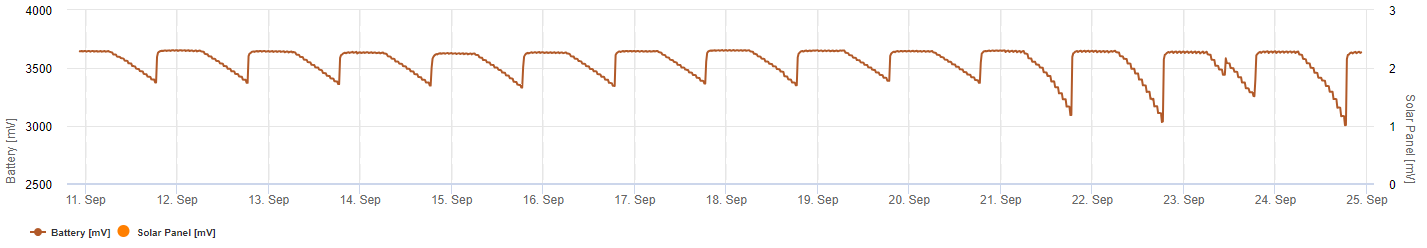

In dieser Version wird das Solarpanel nicht in FieldClimate angezeigt

Version (rev.) C or newer

Ab Version C sind andere Bauteile auf der Platine verbaut und das Platinenlayout ist das gleiche.

Der Aufdruck rev.B wurde daher auf den Platinen durchgestrichen

Das Power Management 29-0410 kann mit dieser Version verwendet werden.

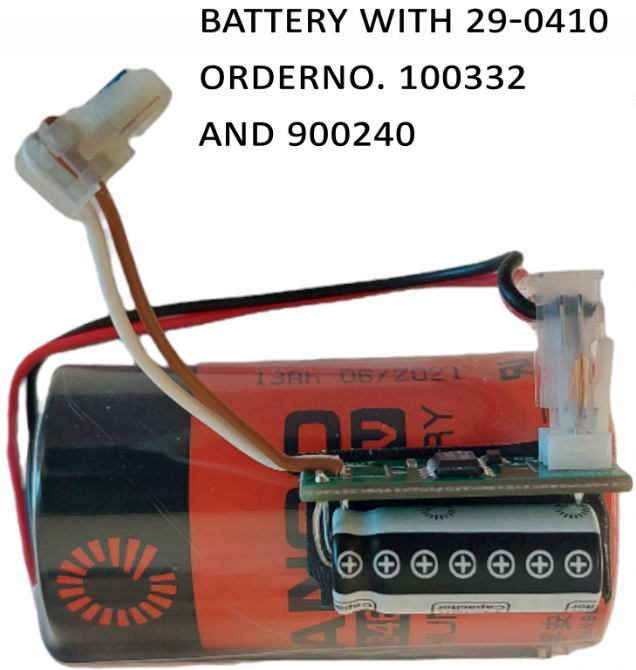

Bei dieser Version wird die Batterie an die 29-0410-Platine angeschlossen, das Solarpanel wird an den Eingang SOL angeschlossen, das Kabel der 29-0410-Platine wird an den Eingang SCAP angeschlossen.

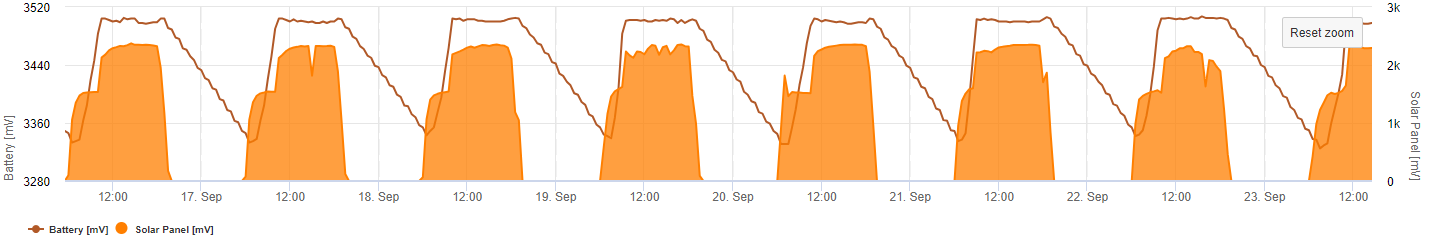

Mit dem Powermanagement 29-0410 wird das Solarpanel in FieldClimate angezeigt:
